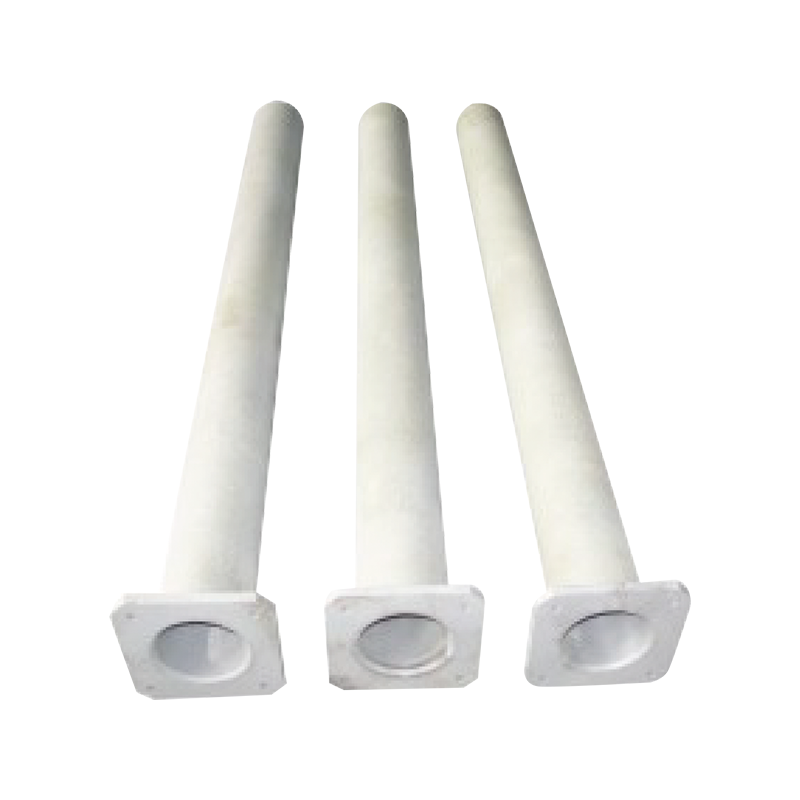

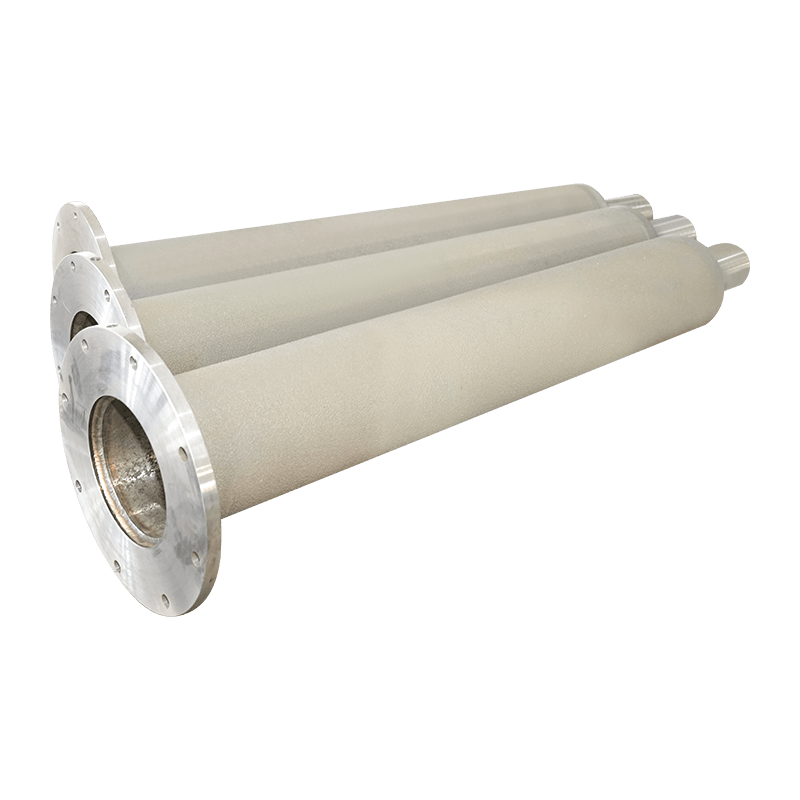

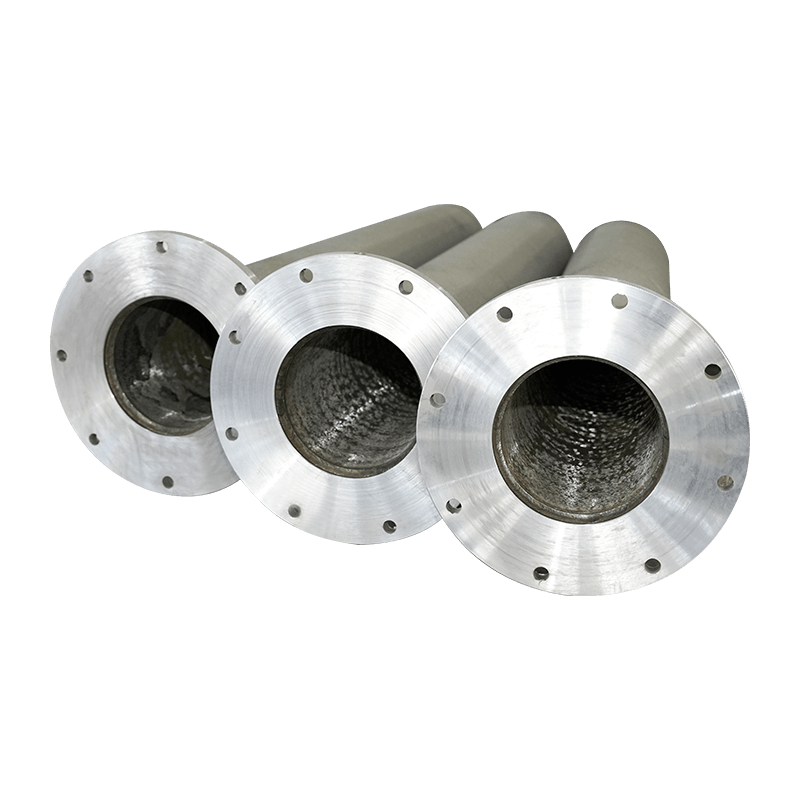

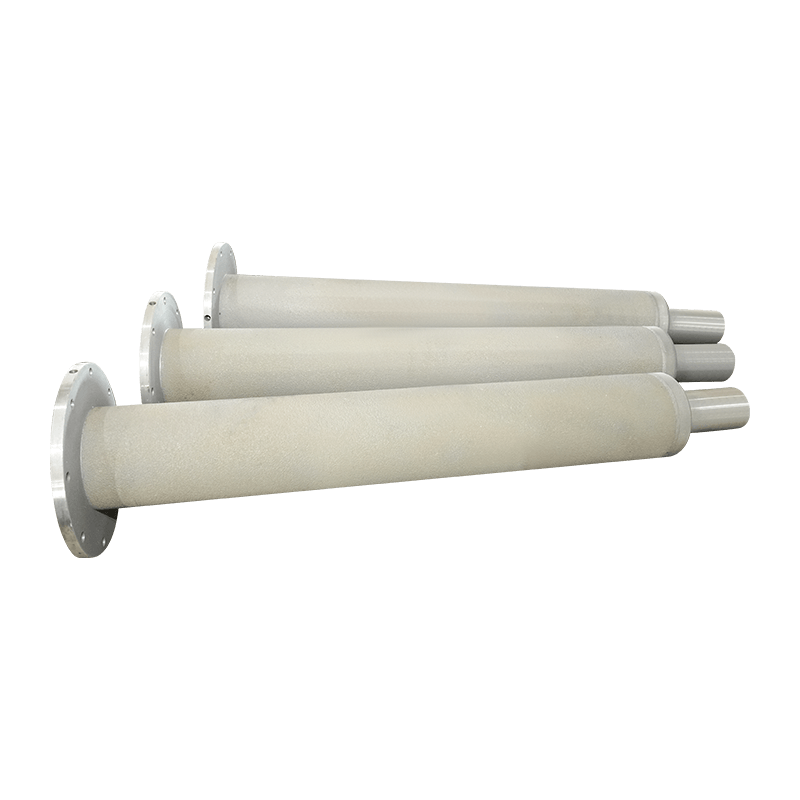

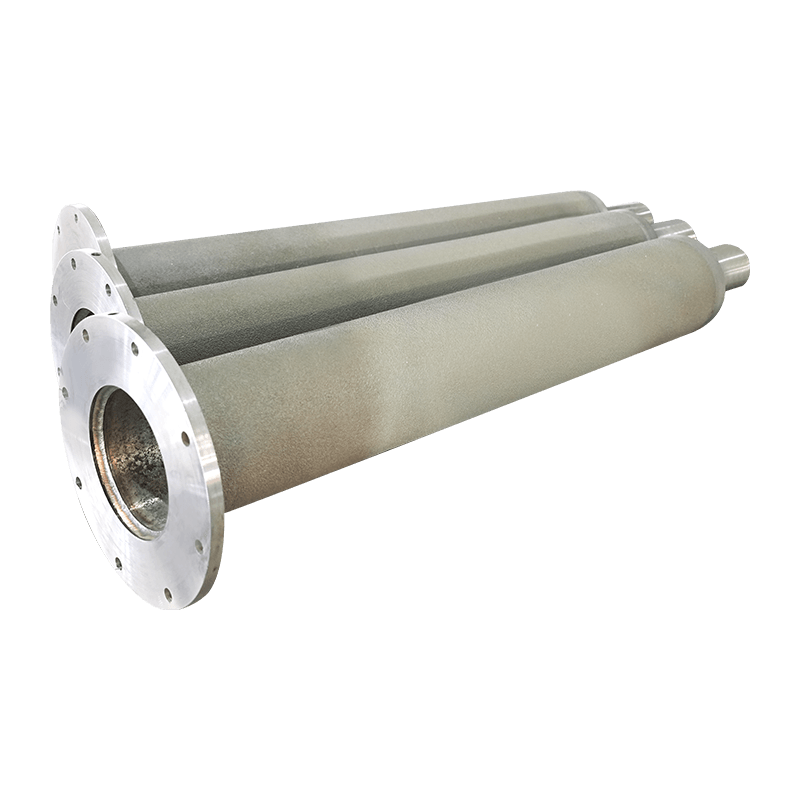

Sähkösäteilyn ulkoputki

Name: Sähkösäteilyn ulkoputki
Rating: 5 (99 reviews)

Sähkölämmityssäteilyputki on eräänlainen lämmityselementti, joka on suljettu suojaholkkiin ja lämmitetään sähköllä. Holkki säteilee lämpöä epäsuorasti uunin vuoraukseen ja työstettävään työkappaleeseen, ja sitä käytetään laajasti erilaisissa lämpökäsittelyteollisuuden lämmitysuuneissa. Sähkösäteilyputki koostuu pääasiassa lämmönkestävästä terässeosholkista ja lämmittimestä, joka on kierretty sähkölämmityslangalla lämmönkestävän eristävän keraamisen putken ytimen ympärille, jossa on kierreura.
Tämän säteilyputken edut ovat:
① Voidaan vaihtaa työssä vaikuttamatta tuotantoon;
② järkevämpi virranjako;
③ Hyödyllinen ilmakehän virtaukselle uunin sisällä;
④ Prosessin muutoksilla on kätevää lisätä tai vähentää uunin tehoa, säätää lämmitystehoa ja muita etuja.

Säteilyputkimme on suunniteltu käytettäväksi kotitalouksien lämpökäsittelylaitteiden lisäksi myös maahantuotujen lämpökäsittelyjärjestelmien varaosina. Vuonna 1998 tämä tuotesarja palkittiin kultamitalilla kansallisessa teknologianäyttelyssä.
Säteilyputken sisällä olevaa lämmityselementtiä (putken ydintä) on saatavana useissa kokoonpanoissa: häkkityyppi, pystysuora nauhakierretty tyyppi ja spiraalikierretty vastuslankatyyppi. Resistanssilankamateriaalina käytetään nikkeli-kromi (Ni-Cr) ja rauta-kromi (Fe-Cr) seoksia. Pintakuorma on tyypillisesti suunniteltu arvoon ≤1 W/cm², ja yksiputkien tehot vaihtelevat välillä 3kW - 60kW. Lämmityselementin käyttölämpötila vaihtelee välillä 500°C - 1300°C.
Ulkopuolista suojaputkea valmistetaan kolmea tyyppiä: keskipakovaletut putket, valssatut ja hitsatut putket sekä saumattomat putket.
Käyttöiän suhteen:
Sammutusuunit: ≥1 vuosi
Karkaisuuunit: ≥3 vuotta
Kaasukäyttöiset säteilyputket: ≥2 vuotta
Katso holkkiputkien materiaalit alla olevasta taulukosta.

Tiedustelu

PREV：Erityiset keraamiset putket
SEURAAVA：Sähkösäteilyputkilämmityssydän

Sähkölämmitysseoksen tekniset parametrit

Arvosana/suorituskyky		1Cr13Al4	0Cr25Als	OCr21Al₆	0Cr21Al6Huom	0Cr27Al7NO2	Cr15Ni₆o	Cr2₀Ni₆o	Cr20Ni30
Tärkeimmät kemialliset komponentit %	Cr	12-15	23-26	19-22	21,0-23,0	26.5-27.8	15-18	20-23	20
	AL	4-6	4,5-6,5	5-7	5-7	6-7
	Fe	Tasapaino	Tasapaino	Tasapaino	Tasapaino	Tasapaino	Tasapaino		Tasapaino
	Re	Sopiva määrä	Sopiva määrä	Sopiva määrä	Sopiva määrä	Sopiva määrä	Sopiva määrä	Sopiva määrä	Sopiva määrä
	Mo					1,8-2,2
	Nb				0.5	0.5
	Ni						58-62	Tasapaino	28-32
Komponenttien suurin käyttölämpötila℃		950	1250	1250	1350	1400	1100	1150	1100
Tiheys /cm³		7.4	7.1	7.1	7.1	7.1	8.2	8.4	7.9
Resistanssi Ωmm²/m		1,25±0,05	1,42±0,05	1,42±0,05	1,42±0,05	1,53±0,05	1,13±0,05	1,14±0,05	1,04±0,05
Lämpötilavastuskerroin × 10-51 ℃		15	5	5	5	-1	14	8.5
Sulamispiste ℃		1450	1500	1500	1500	1520	1390	1400	1390
Vetolujuus MPa		588-735	637-784	637-784	637-784	686-784	637-784	637-784	637-784
Pidentymä %		>14	>12	>12	>12	>12	>20	>20	>20
Pinta-alan vähennys %		65-75	65-75	65-75	65-75	65-75	60-75	60-70	65-75
Kaarteiden lukumäärä		>5	>5	>5	>5	>5
Kovuus		200-260	200-260	200-260	200-260	200-260	130-150	130-150	130-150
Organisaatio		Ferriitit (F)	Ferriitit (F)	Ferriitit (F)	Ferriitit (F)	Ferriitit (F)	Austeniittinen (A)	Austeniittinen (A)	Austeniittinen (A)
Magnetismiiiiii		Magnetismiiiiii	Magnetismiiiiii	Magnetismiiiiii	Magnetismiiiiii	Magnetismiiiiii	Ei-magneettinen	Ei-magneettinen	Ei-magneettinen
Magnetismiiiiii		Magnetismiiiiii	Magnetismiiiiii	Magnetismiiiiii	Magnetismiiiiii	Magnetismiiiiii	Ei-magneettinen	Ei-magneettinen	Ei-magneettinen
