Mikä on säteilyputkien käyttöikä?

Käyttöikä a Säteilevä putki alussa tavalla 3-10 vuotta jatkuvassa teollisuusuunikäytössä , jonka oikea luku suuresti käytetty metalliseoslaadusta, käyttölämpötilasta, uunin ilmapiiristä, lämpökiertotiheydestä sekä asennus- ja huoltokäytäntöjen laadusta. Säteilyputket, jotka ovat korkealaatuisia keskipakovaletustan lämpötilan metalliseoksista, kuten HP40Nb, jotka sopivat nimellislämpötilan sisällä ja joille on kohdistettu hallittua, asteittaista lämpökiertoa, joka on vähintään käyttöiän alueen yläpäässä, kun korkealaatuinen putket, joka on tarkoitettu hyvin suunniteltujen lämpötilojen puolille, 3 vuoden sisällä.

Säteilyputken käyttöikä ei ole kiinteä luku - se on tulos metallurgisen suunnittelun, käyttöympäristön ja kunnossapidon välisestä vuorovaikutuksesta. Säteilyputken rajoittavien erityisten vikamekanismien sekä sen pidentän suunnittelu- ja toimintavipujen ymmärtäminen antaa uunien käyttäjille tehdä tietoon perustuslain säädännön valinnasta, käyttökäytännöstä ja huoltoaikaista, jotka vaikuttavat suoraan uunin käytettävyyteen ja vaihdon kustannuksiin.

Mikä on säteilevä putki ja miksi sen käyttöiällä on väliä

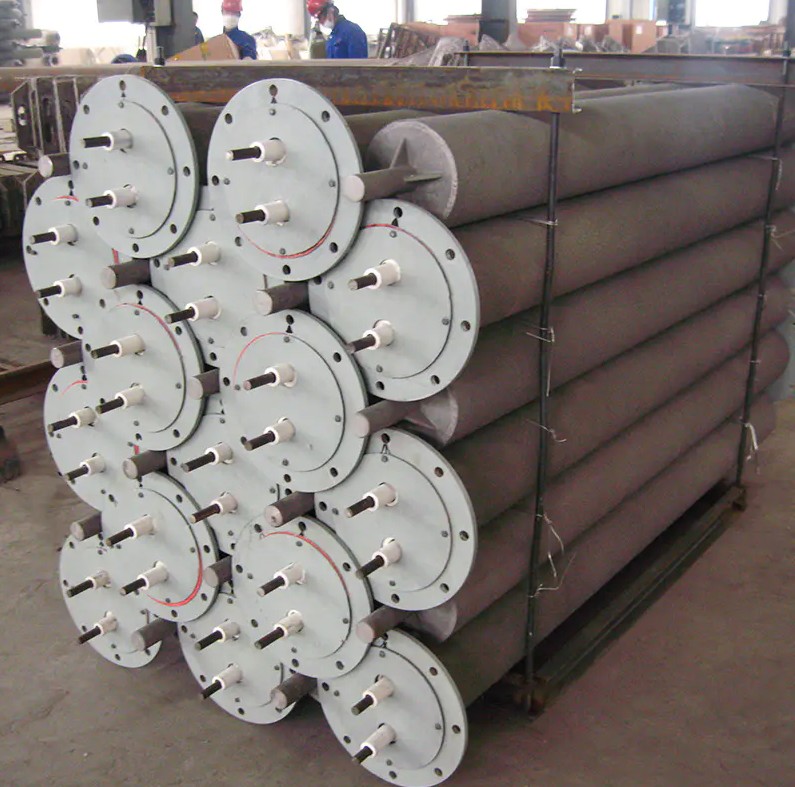

Säteilyputki on teollisuusuuniin tulee tiivis metalliputki, jonka sisällä on kaasu- tai öljypolttimen liekki ja palamistuotteita, jotka siirtävät lämpöä uunikammioon ja prosessikuormituksen säteilyn avulla sen kuumasta ulkopinnasta ilman, että palamiskaasut pääsevät kosketuksiin prosessoitavan tuotteen kanssa. Tämä epäsuora lämmitysperiaate on välttämätön sovelluksissa, kuten lämpökäsittelyuuneissa, jatkuvissa hehkutuslinjoissa, galvanointiuuneissa ja muissa prosesseissa, joissa uunikammion sisällä oleva ilmakehä on säädeltävä tai vapaana palamisen sivutuotteista.

Koska säteilyputket toimivat sisäisesti avoimen liekin ja ulkoisesti korkean lämpötilan uunin ilmakehän rajapinnassa – käytössä alttiina hapettaville olosuhteille ulkopuolelta ja pelkistys- tai hiiltymistilan sisäpuolelta – ne ovat termi ja kemiallisesti eniten rasillisesti avoimen komponentteja missä tahansa uunijärjestelmässä. Säteilyputkien vaihto on yksi suurimmista toistuvista ylläpitokustannuksista jatkuvassa uunitoiminnassa , ja muutosmaton putken vika aiheuttaa uunin seisokkeja, mahdollisia vaurioita prosessin kuormitukseen ja joissakin useita palokaasuvuodosta aiheutuvia turvallisuushäiriöitä. Säteilyputken käyttöiän ymmärtämisellä ja pidentämisellä on siis suora ja mitattavissa oleva vaikutus uunin käyttötaloudellisuuteen.

Ensisijaiset tekijät, jotka määräävät säteilyputken käyttöiän

Säteilyputken käyttöikää säätelevät materiaalin, suunnittelun ja toiminnallisten tekijöiden yhdistelmä. Seuraavat tekijät ovat merkittävimmät tekijät sen vuoksi, kuinka kauan ottaen säteilyputki pysyy turvallisessa ja tehokkaassa käytössä.

Käyttölämpötila metalliseoksen luokitukseen

Jokaisella säteilyputkiseoksella on jatkuva maksimikäyttölämpötila, jonka yläpuolella virumismuodonmuutos ja hapettumisnopeus kiihtyvät jyrkästi. Säteilyputken käyttö jopa 50 astettampi kuin jatkuvan maksimi korkealämpötila voi lyhentää käyttöikää 50 prosenttia tai enemmän American Society for Metals -järjestön (ASM International, asminternational.org) julkaisemien tietojen mukaan lämmönkestävä arvoseosten virumismurtumiskäyttäytymisestä. Tämä herkkyysnopeus muuttuu, että virumis seuraa eksponentiaalista (Arrhenius-tyyppistä) suhdetta lämpötilaan, mikä tarkoittaa, että pienet lämpötilan nousut aiheuttavat suhteettoman suuria murtumia lyhennyksiä.

Lämpöpyöräilyn taajuus ja nopeus

Säteilyputket, jotka lämmitetään ja jäähdytetään toistuvasti – joko uunin käynnistys- ja sammutusjaksoista, prosessin keskeytyksistä tai erätyyppisestä toiminnasta – kokevat lämpöväsymisvaurioita jatkuvan käytön aikana tapahtuvan pysyvän tilan virumisen ja hapettumisen lisäksi. Jokainen lämpösykli indusoi erilaisia ​​​​laajenemisjännityksiä putken kuuman ja kylmän vyöhykkeen välillä sekä putken sisä- ja ulkopinnan välillä. Toistuva nopea lämpökierto on yksi yleisimmistä syistä ennenaikaiseen säteilyputken rikkoutumiseen , joka aiheuttaa käyttöä kehämäisiä halkeamia hitsisaumoissa tai rakenteellisia rajoituksia koskevissa kohdissa paljon ennen kuin putkia käynnissä virumisrajoitetunikänsä pysyvän tilan tilanteessa.

Uunin ilmakehän koostumus

Sekä sisäilman että uunin ulkoilman kemiallinen koostumus vaikuttaan säteilyputken hajmisnopeuksiin. Hiilettyvät ilmakehät, rikkiä sisältävät polttoaineen epäpuhtaudet ja korkean kosteuden palamisolosuhteet kiihdyttä pinnan sisäistä hajoamista, kun taas ilmakehät, jotka sisältävät klooria, rikkiyhdisteitä tai vaihtelevaa hapen osapainetta, kiihdyttävät ulkoista kalkkikiven muodostumista ja roiskeita. Putket, jotka toimivat hiiletysuunin ilmakehässä kotelon karkaisuprosesse, kokevat tehokkaasti nopeamman sisäisen pintassa kuin vastaavat putket riippuissa tai ilmakehässä olevissa uuneissa.

Putken geometria ja seinämän paksuus

Putken seinämän paksuus tulee suoraan poikkileikkausalan, joka on sisäisen paineen, omapainon ja lämpögradienttien aiheuttamien jännitysten kantamiseksi. Ohuempiseinäiset putket ovat saavuttaneet sekä osan jäljellä olevasta seinämän paksuudesta tulevasta kuluttavasta, kun hapettuminen asteittain metallia sisä- että ulkopinnoilta. Putken geometria – suora, U-tyyppinen, W-tyyppinen tai yksien palautuva – vaikuttaa käyttöikään, koska monimutkaisemmat geometriat, joissa on useita mutkia tai hitsausliitoksia, tuovat lisää jännityskeskittymispisteitä, joissa vikaantuminen on tilastollisesti todennäköisempää.

Seoksen valinta ja sen suora käyttövaikutus

Seos, josta säteilevä putki valmistetaan, on yksittäinen käyttöikään vaikuttava suunnittelupäätös, koska se aina putken virumislujuuden, hapettumiskestävyyden ja hiiltymiskestävyyden aiotussa käyttölämpötilassa. Alla olevana taulukossa on yhteenveto säteilyputkien valmistuksessa yleisimmin käytettyjen seosperheiden tärkeinisistä käyttöiästä.

Eteneminen HH:sta HK40:een, HP40:een ja HP40Nb:hen heijastaa nikkelipitoisuuden lisääntymistä ja niobiumkarbidia muodostavien stabilointiaineiden lisäämistä, jotka parantavat virumislujuutta ja karbidin vakautta korkeissa lämpötiloissa. Niobiumabiloitua HP40Nb-seosta laajalti standardina vaativissa jatkuvissa uunisovelluksissa koska käytön aikana muodostuvat niobikarbidit ovat stabiilimpia korkeassa lämpötilassa kuin stabiloimattomissa laatuluokissa olevan kromikarbidit, mikä vähentää rakeiden ulkoista karkenemista, mikä muuten heikentää virumislujuutta pidennetyn käytön aikana.

Yleiset vikamekanismit, jotka päättävät säteilevän putken käyttöiän

Säteilyket eivät hajoa sattumanvaraisesti – ne epäonnistuvat hyvin vakavan hajoamismekanismin takia, jolle on todisteita, jotka ovat todisteita uunin huoltohenkilöstö käyttää perussyyn diagnosoimiseen ja käyttökäytäntöjen mukauttamiseen sen mukaisesti.

Creep muodonmuutos ja painuminen

Viruminen on metallin hidasta, ajasta riippuvaa plastista muodonmuutosta jatkuvassa jännityksessä korotetussa lämpötilassa. Säteilyputkissa viruminen oikea vaakasuuntaisten putkiosien asteittaisena painumina oman painonsa alaisena, erityisesti tukipisteiden välillä. Liiallinen kipu vähentää välystä viereisiin uunin rakenteisiin, voi saada putken kosketuksiin tulenkestävän tai muiden putkien kanssa ja johtaa pitkälle edenneessä paikalliseen ohenemiseen ja mahdolliseen repeämiseen suurimman muodonmuutoksen paikassa. Oikein välin päässä olevan putken tuet ja ripustimet tukevanä toimintaan lejeeringin nimellislämpötilassa ovat ensisijainen lievennys virumisen aiheuttamaa vikaa vastaan.

Hapetus ja hilseily

Korotetussa lämpötila säteilyputken ulkopinta hapen kanssa uunin ilmakehässä muodostaen suojavan kromioksidia. Vakaan tilan tilanne tämä kalkki suoja ja hidastaa hapettumista, mutta toistuva lämpösykli aiheuttaa kalkin halkeilua ja lohkeilua (hilseilee) johtuen metallin välisestä lämpölaajenemisesta. Jokainen spallaatio altistaa tuoreen metallipinnan uudelleenhapetukselle, ja toistuvan syklin kumulatiivinen vaikutus voi olla suurempi metallihäviö kuin pysyvän tilan hapettuminen yksinään ennustaisi.

Hiiletys ja haurastuminen

Uuneissa, joissa on havaittu hiiletysten sisäistä polttoilmakehää tai ulkoisen hiiletysprosessin ilmakehää, hiili voi diffundoitua putken seinämään muodostaen kromikarbideja, jotka lisäävät kovuutta, mutta vähentävät sitkeyttä ja sitkeyttä vaikutusalueella. Hiiletetty säteilevä putkimateriaali muuttuu ajan myötä lisää hauraammaksi ja alttiimmaksi halkeilulle lämpökiertorasituksen alaisuudessa, jonka alkuperäinen, sitkeämpi mikrorakenne voisi hyväksyä ilman vaurioita. Hiiletys on seinällisesti peruuttamatonta, kun se on edennyt putkenmään.

Lämpöväsymyshalkeilu

Lämpöväsymishalkeamat alkavat todella rakenteellisten rajoitusten tai jännityskeskittymien paikoissa – hitsisaumoissa, tukipisteissä, laippaliitoksissa tai suorien ja kaarevien putkiosien ulkoisissa asetuksissa – ja etenevät seuraavan lämpösyklin yhteydessä. Lämpöväsymys on usein hallitseva vikatila uuneissa, joissa on käytössä käynnistys-sammutusjaksot tai eräkäsittely , toisin kuinuuneissa, jotka vaikuttavat pitkiä aikoja, jolloin viruminen ja ttuminen hallitsevat sen vikamekanismia.

Valmistuksen laatu ja sen vaikutus saavutettavaan käyttöikään

Seoksen valinnan lisäksi säteilyputken valmistukseen käytetty valmistusprosessi vaikuttaa sen hyvin saavutettavaan käyttöikään, valmistuksen laatu määritettävä mikrorakenteen yhdistämisen, sisäisten arvovirheiden olemassaolon tai puuttumisen sekä valmiin putken koska mittatarkkuuden.

Keskipakovalu vs. staattinen arvo

Keskipakovaletut säteilyputket valmistetaan kaatamalla sulaa metalliseosta pyörivään muottiin, jossa keskipakovoima puristaa metallin muotin seinää vasten sen kiinteytyessä. Tämä prosessi tuottaa tiheä, tasaisemman mikrorakenteen, jossa on sisäisiä huokoisuusvirheitä useita staattisiin (voima) arvomenetelmiin, mikä johtaa suoraan parantuneeseen virumislujuuteen ja tasaisempaan käyttöikään koko putkipopulaatiossa. Keskipakovalu on ensiluokkaisten säteilyputkien standardituotantomenetelmä Tarkoitettu vaativiin, pitkäikäisiin sovelluksiin, sillä parannettu metallurginen kestävyys vähentää varhaisten, vioista johtuvien vikojen ilmaantuvuutta, jotka muuten ovat ilmaantua paljon ennen tilastollisesti odotettua virumisrajoitettua käyttöikää.

Seinän paksuuden johdonmukaisuus

Tasainen seinämän paksuus putken kehän ympärillä ja sen pituudella tavoite, että jännitys jakautuu tasaisesti sekä sisäisessä paineessa että lämpögradienttitikuormituksessa. Paikallisista ohuista pisteistä – joko arvovirheistä tai myöhemmistä koneistusvirheistä – tulee ensisijaisia ​​​​paikkoja nopeutetulle hapettumisen tunkeutumiselle ja virumismurtumiselle, mikä lyhentää putken käyttöikää tulee sen heikoimpaan poikkileikkaukseen sen nimen keskimääräisen seinämän paksuuden suuntaan.

Lämpökäsittely ja stressin lievitys

Valun jälkeinen lämpökäsittely, jos seoksen ja sovelluksen määräämä, lievittää jäännösvalujännityksiä ja voi optimoida arvomikrorakenteen parantamaan suorituskykyä korkeissa lämpötiloissa. Putket, jotka eivät ole käsitelty hyvin jälkeisellä lämpökäsittelyllä, voidaan olla alentuneita tai nopeutettuja jännitysrelaksaatiohalkeamia, kun ei käynnistänyt ensimmäistä kertaa, on varhaisen käyttöiän vikatila, joka eroaa pysyvästä virumis- ja hapettumismekanismeista, jotka hallitsevat suurinta osaaken odotetusta käyttöiästä.

Toimintakäytännöt, jotka pidentävät säteilevän putken käyttöikää

Uunien käyttäjät hallitsevat vain useita, jotka vaikuttavat siihen, kuinka lähelle suurinta teoreettistaa säteilyputki todellisuudessa toimintansa saavuttaa.

• Säilytä käyttölämpötila metalliseoksen luokituksen sisällä: Tarkista säännöllisesti putken pinta-tai uunivyöhykkeen todellisen lämpötilan suunnittelulämpötilaa vastaan kalibroidun pyrometrian avulla ja korjaa prosessimuutokset tai kaikki polttimen säädöt, jotka voivat aiheuttaa paikallista ylikuumenmista asetun seoksen jatkuvan nimellislämpötilan yläpuolelle.
• Säädä lämmitys- ja jäähdytysnopeuksia käynnistyksen ja sammutuksen aikana: Kun uunin toiminta sen sallii, ohjelmoidut asteittaiset lämmitys- ja jäähdytysrampit - nopeiden lämpötilan muutosten mukaan - vähentävät putken lämpöjännityksen amplitudia jokaisen syklin aikana, mikä vähentää suoraan lämpöväsymishalkeaman alkamis- ja leviämismahdollisuutta.
• Säilytä oikea ilman ja polttoaineen suhde polttimassa: Väärät palamisilma-polttoaine-suhteet luoda paikallisesti pelkistäviä tai liiallisesti hapettavia olosuhteita putken sisällä, mikä saavuttaa sisäpinnan hajomista. Säännöllinen palamisen virity ja polttimen.huoltos ylläpitämään aiottua sisäilmakemikaa putken koko käyttöiän ajan
• Tarkista ja huolla putken tuet: Putkens ja tuet, joka on pysyvästi lämpö oikein, liikkuvat vapaasti laajenemisen ripustamisen myötä rajoittaa putkea liikaa, vähentävät alla virumis- ja lämpöväsymismekanismien päälle kohdistuvaa mekaanista rasitusta, mikä auttaa estämään paikallista jännityskeskittymää, joka muuten lyhentäisi käyttöikää erityisesti putken kohdissa.
• Suorita ajoitettu visuaalinen ja paksuustarkastus: Säännöllinen pinnan hilsen, painumisen taivärjäytymisen tarkastus visuaalisti seinämän paksuuden taivärjäytymisen tarkastus visuaalisesti seinämän paksuuden taivärjäytymisen tarkastus visuaalisti seinämän paksuuden taivärjäytymisen tarkastus erittäin kuluneissa erittäin kuluneissa paik uunin käyttäjille tehdä hajoamisen etenemisestä ja suunnitella putken vaihdon tuotantovasti ennustaa senoissa, että he joutuisivat kokemaan tunnustavaista vikoja.

Ilmaisimet, jotka osoittavat, että säteilevän putken käyttöikä on loppumassa

Lähestyvän säteilyputkivian varoitusmerkkien tunnistaminen antaa huoltotiimille ajoittaattaa vaihdot vaihdot seisokin aikana, että kokisivat suunnitellun käyttökatkon. Uunin huoltoryhmät käytettäessä tarvittavia indikaattoreita arvioidakseen säteilyputken jäljellä olevan käyttöiän.

1. Näkyvä painuma tai muodonmuutos: Progressiivinen, joka ylittää alkuperäisen asennusvälin viereisiin rakenteisiin, tukiin pain tai huomautettavaa virumista ja seurantaa tai tarkempaa seurantaa ajoitettua vaihtoa ennen kosketukseen liittyen vaurioiden syntymistä.
2. Pinnan skaaus ja värimuutokset: Raskas, hilseilevä oksidihilse tai epätavalliset pinnan värjäytymiskuviot, erityisesti paikalliset kuumat pisteet, jotka näkyvät uunin käytön aikana, osoittavat kiihtä paikallista hapettumista tai tulenkestävää kosketusta, joka saattaa pienentää jäljellä olevan seinämän paksuutta suhteettomia siinä paikassa.
3. Ultraäänipaksuusmittaukset lähestyvät suunnittelupaksuutta: Säännölliset seinämänpaksuustutkimukset ultraäänellä, jotka osoittavat seinämän paksuuden lähestyvän alkuperäisessä rakennesuunnitelmalaskelmassalla vähimmäisarvoa, osoittavat, että putki on lähestyttävän turvallisen käyttömargin loppua, ja se ajoitettava vaihtoon.
4. Lisääntynyt polttoaineenkulutus vastaavalla uunin teholla: Mitattavissa oleva polttoaineen kulutuksen saman uunin lämpötilaprofiilin ylläpitäminen voi suorittaa heikentyneen säteilylämmönsiirron tehokkuuden kasvun skaalautuneen tai epämuodostuneen putken pinnan vuoksi, on merkki putken suorituskyvyn heikkenemisestä jo ennen näkyvää rakenteellista häiriötä.
5. Kuuluva tai havaittu palamiskaasuvuoto: Kaikki merkit palamiskaasun karkaamisesta uunin kammion ilmakehään – ilmakehän koostumuksen seurannan tai epätavallisen liekin käyttäytymisen avulla – osoittavat putken eheyden rikkoutumista ja vaativat välitöntä tutkimusta ja todennäköistä hätäputken vaihtoa.

Säteilyputkien geometrioiden ja niiden tarkoitukseisen käyttöikäprofiilin vertailussa

Säteilyputkikokoonpano – suora yksipäinen, U-tyyppinen, W-tyyppinen tai P-tyyppinen palautuva – vaikuttaa lämpöhyötysuhteen ja uunin layoutin lisäksi myös tärkeisiin vikapaikkoihin ja käytännössä saavutettuun suhteelliseen käyttöikään johtuen hitsausliitosten ja mutkien numeron ja sijainnin eroista.

Säteilyputken käyttöiän todellisen kustannusvaikutuksen laskeminen

Säteilyputken käyttöiän taloudelliset vaikutukset ulottuvat paljon enemmän kuin itse vaihtoputken suorat kustannukset. Uunin seisokit putken vaihdon yhteydessä, tuotanto menetys vaihdon aikana ja jatkuvilla prosessointilinjoilla prosessin uudelleenkäynnistyksen ja uudelleen stabiloinnin kustannukset seisokin jälkeen ovat usein suuremmat kokonaiskustannukset kuin itse putken laitteisto.

Harkitse jatkuvaa hehkutusuunia säteilyputkilla, keskimääräinen käyttöikä on 4 vuotta vaihtoehtoiseen spesifikaatioon, joka tarjoaa 8 vuoden käyttöiän samoissa käyttöolosuhteissa. Käyttöiän kaksinkertaistuminen puolittaa vaihtotapahtumien tiheyden , mikä puolittaa suoraan putken vaihtamiseen liittyvät kumulatiiviset seisokit, työkustannukset ja tuotantohäiriöt millä kaikilla monivuotisella toimintajaksolla – jopa ennen kuin otettaisiin enemmän kuin käyttöiän putken spesifikaatioiden alkukustannuksia. Tämä on taustalla olevan taloudellinen syy valita korkealaatuisia metalliseoslaatuja, kuten HP40Nb, tai keskipakovalettuja putkia, joilla on ylivoimainen metallurginen konsistenssi, jatkuvissa, korkean käytön uunisovelloissa, joissa seisokkikustannukset ovat merkittävät.

Oikean säteilyputken määrittäminen pidempään käyttöikään

Säteilyput spesifikaation hallitseminen, joka on paras pisimmän käytännön käyttöiän paksussa laadussa sovelluksessa, vaatii seinämän, seinämän ja putken geometrian sovittamista uunin erityiseen käyttölämpötilaan, ilmakehään ja kiertoprofiiliin sen suunnittelussa, että määritettäisiin oletusarvoisesti yleinen spesifikaatio kaikille uunin vyöhykkeille.

• Sovitalaatu todelliseen käyttölämpötilaan marginaalilla: Valitse seos, joka on mitoitettu jatkuvaan lämpötilaan mukavasti odotetun maksimikäyttölämpötilan yläpuolella, mikä mahdollistaa normaalin prosessin vaihtelun ja vältä toimintaa lejeeringin nimellisalueen ylärajalla.
• Määritä keskipakovalu kriittisiin, korkean hyötysuhteen sovelluksiin: Keskipakovalettujen putkien parannettu metallurginen tiheys ja konsistenssi vähentää varhaisten, vioista johtuvien vikojen riskiä ja tukee ennakoitavampaa käyttöiän suunnittelua.
• Ota huomioon lämpökiertotaajuus geometrian valinnassa: Jos uuneissa on käyttökäynnis-sammutusjaksoja, suositeltavien putkien geometrioita, joissa on läsnä hitsausliitoksia ja taivutuskohtia mahdollisuuksien mukaan lämpöväsymisen alkamiskohtien määrän minimoimiseksi.
• Vahvista seinämän paksuus enemmänn mitoituskuormitilanteen mukaan: Varmista yhdessä putken toimittajan kanssa, että seinämän paksuus on laskettu erityisesti uuniasennuksen todellista jänneväliä, tukiväliä ja omapainokuormitusta varten sen yhteydessä, että luottaisit yleiseen paksuusspesifikaatioon.

Uunien käyttäjille, jotka jatkuvat pidentää huoltovälejä ja alentaa uunin säteilylämmitysjärjestelmien kokonaiselinkaarikustannukset, Säteilevä putki tuote, joka on suunniteltu korkean lämpötilan teollisuusuunisovelluksiin, tarjoaa metalliseoslaadut ja arvolaadun, jotka sopivat erityisesti tässä artikkelissa käsiteltyjen käyttöiän alueiden yläpäät, mikä tukee tarjottavampaa kunnossapitosuunnittelua ja vähentää tukea seisokkeja sekä jatkuvassa eräuunissa.
