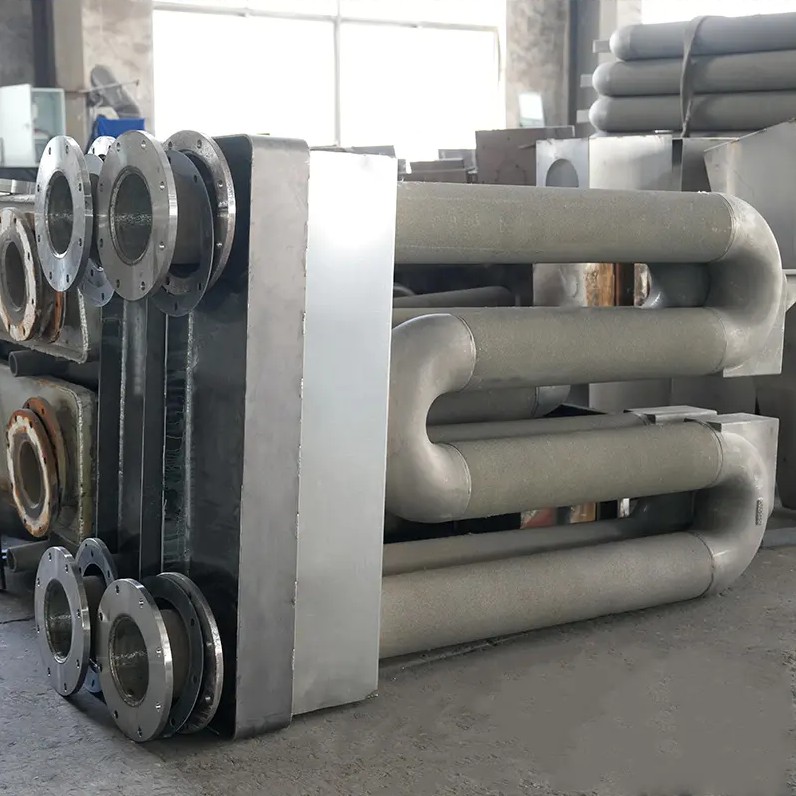

Mikä on Radiant-putken toimintaperiaate?

A säteilevä putki toimii sähkövastusenergian tai palamislämmön muuntaminen infrapunalämpösäteilyksi sulje ulkotuntiputken läpi siirtäen tämän lämmön tasaisesti lämpötilan työkuormaan tai uunikammioon ilman suoraa kosketusta lämmönlähteen ja uunin sisällä olevan ilmakehän välillä. Ydinperiaate on epäsuora lämmitys: sisäinen lämmityselementti – joko vastuslanka tai kaasupoltin – lämmittää ulomman suojaputken korkean putken lämpötilaan, ja tämä sitten säteilee infrapunaenergiaa ulospäin uunin kuormaan, aivan kuten aurinko säteilee energiaa avaruuden läpi ilman väliainetta sen kuljettamiseen.

Tämä epäsuora järjestely on säteilyputken perussuunnittelun tarkoitus. Se mahdollistaa kontrolloidussa tai suojavassa ilmakehässä toimivien lämpökäsittelyuunien – typpi, vety, endoterminen kaasu – lämmittämisen ilman, että uunin sisäosaan altistuu palamistuotteita tai hapettavaa ilmaa, joka saastuttaisi tai sovitaisi käsiteltäviä työkappaleita. Ulompi putki toimii sekä lämpöpatterina että kaasutiiviinä esteenä lämmönlähteen ja prosessiilman välillä.

Kolmen lämmönsiirtomekanismin säteilevän putken sisällä

Vaihtoehtoisten säteilyn säteilyä, säteilyputki itse perustoimia kaikkien lähdön muodon - johtumisen, konvektion ja säteilyn - kautta, jotka toimivat peräkkäin energialähteestä uunin kuormaan. Kunkin mekanismin vaikutuksen ymmärtäminen selventää, miksi säteilyputki saavuttaa sen tehokkuuden ja tasaisuuden.

Johto: Lämmönsiirto putken seinämän läpi

Sähköisesti lämmitetyssä säteilyputkessa vastuslankaelementti tuottaa lämpöä Joule-lämmityksellä – suuriresistanssisen langan läpi kulkeva sähkövirta tuottaa lämpöenergiaa, joka on verrannollinen virran neliöön kerrottuna resistanssilla (P = I²R). Tämä lämpö johdetaan ulospäin itse langan ja elementtiä pitelevien tukirakenteiden (häkin, nauhan tai kelan muodostaja) kautta ja johdetaan sitten ulomman suojaputken seinämän läpi. Putken ulkopinnalla – erinomaisesti lämpökestävällä seosteräksellä tai keraamisella komposiitilla – on tarkoitettu riittävä materiaalijohtavuus siirtääkseen lämpöä sisäpinnastaan ​​ulkopintaan ilman, että se muodostaa liiallista lämpötilaero seinämän paksuuden yli.

Kaasulämmitteisessä säteilyputkessa palaminen tapahtuu putken reiän sisällä, ja kuumat palamiskaasut johtavat lämpöä putken seinämään suoraan kosketuksen kautta, kun ne virtaavat sisäpintaa pitkin. Putken seinämä johtaa tämän lämpöenergian sisäpinnastaan ​​ulkopinnalle, joka säteilee uunin kuormaan.

Konvektio: Lämmönsiirto putken reiän sisällä

Säteilyputken sisällä - vastauslementin ja suojaputken ulkoinen rengasmaisessaraossa - lämmönsiirto hevan elementin ja putken seinämän välillä tapahtuu säteilyn ja suljetun sisätilan ilmatilan luonnollisen konvektion yhdistelmällä (yleensä tai kontrolloitu ilmakehä, joka kuuluu elementti). Tämä konvektiivinen kierto on toissijaista säteilylle korkeissa lämpötiloissa, mutta se auttaa jakamaan lämpöä tasaisemmin putken uudelleen ja estää paikallisia kuumia kohtia elementin lähellä, mikä voisi aiheuttaa ennenaikaista hapettumista tai vikaa.

Kaasukäyttöisissä putkissa virtaavan polttokaasuseoksen pakotettu konvektio on ensisijainen mekanismi, jolla lämpö saavuttaa putken seinämän - kuumavirtaus pyyhkäise putken sisäpinnan yli ja virtauksen turbulenssi lisää konvektiivista lämmönsiirtokerrointa, mikä parantaa lämmön lämmityksen kokonaistehokkuutta putken seinämään.

Säteily: ensisijainen ulkoinen lämmönsiirtomekanismi

Kun putken ulkoseinä saavuttaapuna käyttön, se lähettää infrasähkömagneettista säteilyä Stefan-Boltzmannin lain mukaisesti. Säteilyteho pinta-alayksikköä kohti kasvaa absoluuttisen lämpötilan neljäs potenssi — tarkoittaa, putken seinämä 1 000 °C:ssa (1 273 K) säteilee noin 16 kertaa enemmän tehoa pinta-alayksikköä kohti kuin samassa putken lämpötilassa 500 °C (773 K). voimakas lämpötilariippu korkeus siitä, miksi säteilyputket ovat niin tehokkaita käyttölämpötiloissa ja miksi niiden teho kasvaa suhteettoman paljon asetusarvon noustessa.

Putken säteilemä säteilyenergia kulkee valon määrälla uunikammion poikki, missä se absorboituu työtaakkaan, uunin seiniin ja tulisijaan. Työkappaleet absorboivat tätä säteilyä ja muuttavat sen takaisin lämpöenergiaksi - kuumentaen ilman tarvetta fyysiseen kosketukseen putken kanssa tai lämpöä kuljettavan väliaineen kierrättämiseen niiden välillä. Tämä on mekanismi, joka antaa säteilyputkelle nimen ja sen herätn ominaisuuden: puhdas, kosketukseton, ilmakehän mukainen lämmitys.

Lämmityselementti: tyypit, materiaalit ja toimintaparametrit

Sisäinen lämmityselementti, jota pitää myös putken ytimeksi, on sähköisesti lämmitetyn säteilyputken energian muuntokomponentti. Sen asetus tehotiheyden, lämpötilan tasaisuuden putken pituudella ja kokoonpanon odotetun käyttöiän. Kaupallisessa säteilyputkituotannossa käytetään kolmea pääkonfiguraatiota.

Häkkityyppinen lämmityselementti

Häkkityyppinen elementti vastuslangasta, joka on kierretty kolmiulotteiseksi käämi- tai verkkorakenteeksi, joka on tuettu jäykkään keraamisten tai metalliseosten välikappaleiden rungolle, joka on järjestä sylinterimäiseen häkkigeometriaan. Tämä säteilylämmön siirtyminen elementistä putken seinämään. Häkkirakenne tarjoaa myös mekaanisen tuen, joka estää lankaa painumasta tai romahtamasta oman painonsa alla korkeissa lämpötiloissa – kriittinen näkökohta putkille, jotka toimivat yli 1000 °C:n lämpötilassa, kun metallimateriaalien korkean lämpötilan viruminen tulee ilmoittaksi. Häkkityyppiset elementit sopivat hyvin sovelluksiin, jotka vaativat suurta tehoa ja tasaista lämpöjakoa koko putken pituudelta.

Pystysuora nauhahaavatyyppi

Pystysuorassa nauhakiertetyssä elementissä käytetään litteää vastuslankaa tai nauhaa, joka on kierretty yhdensuuntaisiksi pitkittäisiksi nauhoiksi putken sisäpintaa pitkin ja pitävät paikallaan keraamiset tukihelmet tai kannakkeet. Tämä geometria jakaa lämmityselementin lähelle putken seinämää, minimoiden säteilypolun elementistä putkeen ja parantaen lämmönsiirron tehokkuutta ulkopintaan. Nauhakeltut elementit ovat tehokkaat keskihalkaisijaisissa putkissa, joissa elementtien ja etäisyyden seinää rajoittaisi säteilyn katselukerrointa. Ne ovat yleinen valinta uunin säteilyputkien karkaisuun, jossa tasainen lämpötilan jakautuminen putken pituudelle on kriittinen laadun laadun paraneminen.

Spiraalikierrevastuslangan tyyppi

Spiraalikierretty elementti on määräin kokoonpano: vastuslanka on kierretty kierukkamaiseen kelaan, joka kulkee aksiaalisesti putken reiän keskikohdan läpi ja jota tuetaan väliajoin keraam eristeillä. Tämä rakenne on yksinkertainen valmistaa, mahdollistaa elementin helpon vaihdon häiritsemättä ulkoputkea ja on taloudellisin vaihtoehto pienempitehoisiin sovelluksiin. Kierrekäämin keskiasento asetetaan sen maksimietäisyydelle putken seinästä, mikä lisää säteilyn näkökerrointa seinään ja jakaa lämpöä tasoittavasti putken kehän ympärille. Yhden putken teholuokitukset spiraalimalleille vaihtelevat 3 kW - 60 kW , joka kattaa kaikki yleiset lämpökäsittelyuunien vaatimukset.

Resistanssilangan materiaalit: Ni-Cr ja Fe-Cr -lejeeringit

Säteilyputkielementeissä käytetyt kaksi päävastuslanka-seosperhettätä ja rauta-kromi (Fe-Cr) -se, jotka kumpikin sopivat sopivan lämpötila-alueisiin ja ilmakehoihin:

Lämmityselementin käyttölämpötilaa 500 °C - 1300 °C , joka kattaa koko alueen matalan lämpötilan karkaisusta korkean lämpötilan austenitisointi- ja hiiletystoimintoihin. The elementin pintakuorma on suunniteltu ≤1 W/cm² — kriittinen suunnitteluparametri, joka ohjaa elementin pintalämpötilaa ja hapettumisvaatimusta. Pintakuor pitäminen tämän rajan sisällä pidentää elementtien käyttöikää vain estämällä paikallista ylikuumenemista langan pinnalla, mikä saavuttaisi raeraja-hapetusta ja pienentäisi vetolujuutta.

Ulkoinen suojaputki: rakenne, materiaalit ja valmistus

Ulompi suojaputki on säteilyputkikokoonpanon määrittävä rakenneosa. Sen on kaasutiiviin toimittava lämpöpatterina korkeassa lämpötilassa, prosessiilman ja lämmityselementin välillä rakenne-elementtinä, joka tukee omaa painoaan ja sisäosien painoa uunin jännevälin poikki – käytä ilman välitukea vähintään 1–3 metrin pituuksilla.

Keskipakovaletut putket

Keskipakovaletut putket valmistetaan kaatamalla sulaa lämpökestävää metalliseosta nopeasti pyörivään sylinterimäiseen muottiin. Keskipakovoima heittää metallin ulospäin muotin seinää vasten, syntyyu putki, jossa on tiivis, tasainen, hienorakeinen mikrorakenne, joka on ylivoimainen korkeissa lämpötiloissa ja hapettumiskestävyydeltään staattisiin arvokappaleisiin. Keskipakovaluprosessilla on taipumus työntää sulkeumia ja pienempiä heyksisiä epäpuhtauksia kohti porauksen pintaa, josta ei ole poistunutta, joka voidaan käyttää tehokkaasti ulkoseinä jää sen tiheämpään ja puhtaaseen tilaan.

Keskipakovaletut putket ovat ensisijainen valinta vaativimpiin sovelluksiin – jäähdytysuuneihin, korkean lämpötilan hiiletys- ja nitrausilmakehoihin ja missä tahansa maksimaalinen käyttöikä ja mittojen vakaus lämpökierron aikana vaaditaan. Yleisiä seoksia ovat HK40 (25Cr-20Ni), HP-seos (25Cr-35Ni) ja alumiinioksidia muodostavat sekokset korkeimpiin lämpötiloihin, joissa lämpötila lähestyy 1 200 °C.

Valssatut ja hitsatut putket

Valssatut ja hitsatut putket valmistetaan muotoilemalla lämpökestävä metalliseoslevy tai -levy lieriömäiseksi ja hitsaamalla pituussauma. Tämä valmistusreti mahdollistaa taottujenseosmateriaalien käyttö – joilla on parempia sitkeys ja sitkeys valetulla vastaavalla – ja se kuin keskimpi keskihalkaisijaisille putkille standardessa lämpötilassa. Pitkittäinen hitsi on hitsatun putken mahdollista heikko kohtaa, ja hitsin laatua on valvottava, jotta varmistetaan huokoisuutta, jotta varmistetaan huokoisuutta, aliliikkaus ja jäännösjännityspitoisuudet, jotka voivat aiheuttaa halkeamia lämmön aikana. Karkaisuuunisovelluksissa, joissa lämpötilat ovat alle 700 °C ja lämpökierto kohtalainen, hitsatut putket tarjoavat kustannustehokkaan käyttöiän kolme vuotta tai enemmän .

Saumattomat putket

Saumattoket valmistetaan kuumapurottamalla tai pyörivällä kiinteistä aihioista lävistyksellä, sitten saadaan putki ilman pitkittäistä hitsisaumaa. Tämä eliminoi hitsaukseen liittyvän hitsattujen putkien vikatilan ja tarjoaa samalla isotrooppiset mekaaniset ominaisuudet ja tasaisen seinämän paksuuden muokatulle tuotteelle. Saumattomia lämpökeskeisiä metalliosuputkia on mitatina jatkuvasti koostumuksina, mukaan lukien 310 ruostumaton teräs (25Cr-20Ni), 314 ruostumaton teräs (25Cr-20Ni-Si) ja korkein korkeaseosteiset erinomaisesti. Ne edustavat parasta kompromissia keskipakovalettujen putkien korkean lämpötilan lujuuden ja takotuotteiden sitkeyden ja sitkeyden välillä, ja niitä käytetään laajasti sekä sammutus- että karkaisuuunin säteilyputkisovelluksissa tuotteen koko käyttölämpötila-alueella.

Putken materiaalin valinta käyttölämpötilan mukaan

Kaasukäyttöiset säteilyputket: palamiseen perustuva toimintaperiaate

Kaasulämmiiset säteilyputket sopivattte eri energiansyöttöperiaatteella kuin sähkölämmitteiset mallit, vaikka ulkoinen lämpösiirtomekanismi – on identtinen. Kaasukäyttöisen toimintaperiaatteen ymmärtäminen on tärkeää, koska nämä putket hallitsevat suuria teo lämpökäsittelyuuneja, joiden energiakustannukset ovat alhaisemmat kuin sähkön ja joissa vaaditut erittäin suuret tehotasot (kymmeniä - satoja kilowatteja putkea kohti) sähkövastuslämmityksestä epäkäytännöllistä.

Poltin, polttovyöhyke ja savukaasuvirtaus

Kaasukäyttöisessä säteilyputkessa putken toisessa päässä oleva poltinyksikkö sytyttää polttokaasun (maakaasun, nestekaasun tai vedyn) ja palamisilman seoksen. Palavat kaasut kulkevat pitkin putken sisäreikää suurella määrälla siirtäen lämpöä putken seinämään pakotetulla konvektiolla. Suoraputkimalleissa palamiskaasut poistuvat vastakkaisesta päästä hormiliitoksen kautta. Kierrätysmalleissa - U-putki, W-putki tai P-putki - savukaasut ohjataan takaisin paluuhaaraa pitkin samassa putken kokoonpanossa, mikä talteen lisälämpöä ennen poistumista ja parantaa lämpöhyötysuhdetta 55 - 75 % tai enemmän rekuperatiivisilla poltinjärjestelmillä .

Putken geometria ja lämpötilan tasaisuus

Yksi kaasukäyttöisten säteilyputkien tärkeimmistä suunnitteluhaasteista on tasaisen lämpötilan jakautumisen saavuttaminen putken pituudella. Yksinkertaisessa suorassa putkessa palamiskaasun lämpötila korkein lähellä poltinta ja laskee putkea pitkin, kun lämpöä siirtyy seinään ja kaasu jäähtyy. Tämä luo putkeen lämpötilagradientin, joka voi aiheuttaa uunin kuorman kuumenemista. U-putki- ja W-putkikokoonpanot korjaavat tämän taittamalla kaasun virtausreitin niin, että kuumin polttokaasu lähellä poltinta sijoittuu viileämmän paluuosan kaasun viereen, mikä mahdollistaa lämmönvaihdon meno- ja paluukanavan välillä, mikä mikä tasoittaa ulkopinnan lämpötilan jakautumisen. Kehittyneet mallit saavuttavat ulkoseinän lämpötilan tasaisuuden ±20 - 40°C putken pituudella , tunnus 100 °C:n tai enemmän gradienttiin arvioissa suorissa putkimalleissa.

Toipuvat ja regeneratiiviset poltinjärjestelmät

Nykyaikaisissa kaasulämmitteisissä säteilyputkissa käytössä palautuva tai regeneratiivinen lämpö talteenotto pakokaasusta tulevan palamisilman esilämmittämiseksi. Rekuperatiivisessa järjestelmässä poltinkokoonpanoon sisäänrakennettu metallinen lämmönvaihdin siirtää poistuvasta savukaasusta lämpöä tulevaan kylmään palamisilmaan nostaen ilman lämpötilaa 300°C:lla 500°C:een ennen palamista. Tämä esilämmitys vähentää polttoaineen määrää, joka vaaditaan putken seinämän tavoitearvon, mikä parantaa lämpötehokkuutta 20-35 % keskimäärin kylmäilmapolttoon. Regenerisissa järjestelmissä käytetään vuorottelevia keraamisia lämpövarastojakseen vielä korkeampia ilman esilämmityslämpötiloja – lähellä savukaasujen lämpötilaa miinus pieni lähestymislämpötila – kokonaislämpötehokkuus ylittää 80 %.

Miksi epäsuora lämmitys säteilyputken kautta on säädellyn ilmakehän uuneissa?

Säteilyputken määräävä arvo teollisessa lämpökäsittelyssä ei ole sen lämpötehokkuus eristettynä, vaan sen kyky tuottaa korkean lämpötilan lämpöä jatkuvasti täysin erillisen, kemiallisesti kontrolloidun ilmapiirin työkappaleen ympärillä. Tämä ominaisuus on syynä siihen, että säteilyputkia käyttää kaikkia ilmakehäohjatuissa jatkuvatoimisissa ja eräuuneissa metallien lämpökäsittelyyn.

Ilmakehän eheys ja työkappaleen laatu

Lämpöprosessit, kuten kirkashehkutus, hiilitriding, suojaikarkaisu ja sintraus, korvaavat, että uunin ilmakehä on säädelty työkappaleen pinnan hapettumisen, hiilenpoiston tai hiiltymisen estämiseksi. Kaikki palamiskaasu (sisältä kaasua (sisältä2, H2O CO ja O2) tai ttavan ilman vuodot paljaasta lämmityselementistä uunin ilmakehäänpintojen suoraan kuumien teräs kanssa, aiheuttaen kalkkia, pintahiilen muutoksia ja mittojen vaihtelua, mikä tekee käsitellyistä osista kautta.

Säteily eristää lämmönlähteen täysin prosessiilmakehästä tiivistämällä sekä elementin että palamistuotteet (kaasukäyttöisissä putkissa) suojaputki ulkoputken sisällä. Ulompi putki on ainoa komponentti, joka on kosketuksissa sekä uunin ulkoilman että sisäpuolen lämmönlähteen kanssa – ja sen kaasutiivis eheys tekee kontrolloidun ilmakehän lämmön mahdollisuudesta teollisessa mittakaavassa.

Vetyilmakehän yhteensopivuus

Vetyatmosfääriuunit -toimenpiteet käytetään ruostumattoman teräksen kirkashehkuttamiseen, jauhemetalliosien sintraamiseen ja kuparin juottamiseen - vaativat tiukimman ilmakehän hallinnan, koska vety on erittäin pelkistävä (joka estää työkappaleen hapettumisen) erittäin syttyvää. Suorat sähköelementit altistuvat vetyatmosfäärille aiheuttavat räjähdysvaaran ja mahdollista elementtien haurastumista. Vetyuuneissa olevat säteilyputket pitävät elementin ilmassa tai erillisessä inertissä kaasussa, mikä tekee niistä ainoan turvallisen lämmitysmenetelmän vetyatmosfäärisovelluksissa. Putken ulkomateriaali on yksi valittava vedynpäisevyyden kestävyyden vuoksi korkeissa lämpötiloissa – tämä on korkea syy, miksi lääkärin nikkeliä sisältäviä seoksia varten vetykäyttöön, koska niiden vedynläpäisevyys on pienempi kuin rautapohja seoksilla.

Teholuokitus, pintakuorma ja suunnittelulaskelmat

Säteilyputkikokoonpanon kvantitatiiviseen suunnitteluun kuuluu uunin tehontarpeen tasapainottaminen sekä lämmityselementin että ulkoputken lämpörajaaja vaaditun käyttöiän saavuttamiseksi.

Elementin pintakuorma: kriittinen suunnitteluparametri

Lämmityselementin pintakuorma – ilmaistuna wattina elementin pinta-alan neliösenttimetriä kohti – on kriittisin elementin lämpötilaa ja siten käyttöikää säätelevä parametri. Säteilyputkikokoonpano toimiissavien nikkeli-kromi- ja rauta-kromi-seoselementtien mitoituspintakuormitus on tarkoituksellisesti rajoitettu ≤1 W/cm² . Tämä raja pitää, että elementin pintalämpötila ei nouse liikaa uunin lämpötilan yläpuolella – yleensä pysyen sen sisällä 100-200°C laittaa seinämän lämpötilan yläpuolelle — elementin pitäminen sen luotettavan hapettumiskestävyysalueen sisällä.

Pintakuormitusrajan ylittäminen aiheuttaa elementin langan kiihtyvää hapettumista, mikä ohenee asteittain lankaa, lisää sen vastusta, lisää tehotiheyttä entisestään itsevahviutuvassa syklissä ja johtaa yleensä paikalliseen burnoutiin. Pintakuormituksen rajoissa suunnittelu on ensisijainen keino käyttää elementtiä käyttöikä, joka tekee taloudellisesti kannattavan.

yhden putken tehoalue

Yhden putken teholuokitukset 3 kW - 60 kW kattaa kaikki lämpökäsittelyuunien vaatimukset:

• 3 kW - 10 kW: Pienet laboratoriouunit, matalan lämpötilan karkaisuuunit ja kompaktit eräuunit pienivolyymiin.
• 10 kW - 30 kW: Keskikokoiset panosuunit, jatkuvaverkkoiset hihnauunit pienille osille ja ilmakehägeneraattorit.
• 30 kW - 60 kW: Suuret teollisuuskuoppauunit, autonpohjaiset uunit ja suuret jatkuvatoimiset työntö- tai rullauunit, jokaisen putkilinjan on toimitettava suuri teho nopeaa lämpenemistä ja tasaisen lämpötilan ylläpitämistä varten.

Uunien suunnittelijat valitsevat putken tehon ja putkien lukumäärän vyöhykettä kohti, jotta saavutetaan vaadittu lisää tehotiheys – tulevan kW:na tulisijapinta-alan neliömetriä kohti –, joka tarvitaan asetuksen lämpötilan saavuttamiseksi määritellyssä lämmitysajassa ja sen ylläpidossa täydellisellä tuotantokuormalla.

Radiant-putken käyttöikää säätelevät tekijät

Käyttöikä on kaupallisesti merkittävän minkä tahansa säteilyputkiasennuksen tehoparametri, koska varhainen vika vaatii kalliita korjaustyötä, varaosien hankintaa ja keskeneräisten romutuksen asennuksen uunissa. Käyttöiän tekijöiden ymmärtäminen mahdollistaa sen, että käyttäjät voivat maksimoida sen asentamisen säätelevien valinnan, ja käytön avulla.

Käyttölämpötila ja lämpöpyöräily

Sekä ulompi putki että sisäinen elementti hajoavat korkeammissa käyttölämpötiloissa johtuen seoksen mikrorakenteen kiihtyneestä hapetuksesta, virumisesta ja rakeiden kasvusta. Jokainen 50°C putken seinämän lämpötilan nousu karkeasti kaksinkertaistaa rauta-kromi- ja nikkeli-kromiseosten hapettumis määrän. Lämpökierto – toistuva lämmitys ja jäähdytys – aiheuttaa syklistä lämpöjännitystä putken seinämään ja elementtiin putken, elementin kannattimien ja keraamisten eristeiden ulkoisen lämpölaajenemiseron vuoksi. Tämä pyöräilyväsymys on ensisijainen vikamekanismi sammutusuuneissa, jotka kokevat toistuvia ja nopeita lämpötilanvaihteluita sammutusjakson aikana. Tarpeettoman lämpökierron minimoiminen uunin oikea aikataulun ja hitaiden, kontrolloitujen kuumennusnopeuksien avulla pidentää kaikkia putken käyttöikää näissä sovelluksissa.

Ilmakehän kemia ja saastuminen

Nikkeli-kromi- ja rauta-kromi-seoksille muodostuvat suojaavat oksidikerrokset - kromi (Cr2O3) ja alumiinioksidi (Al2O3) - suojaavat edelleen nopealta hapettumiselta korkeissa lämpötiloissa. Nämä kerroksia saa rikkoa rikkikontamin, halogenidille altistuminen, liiallinen kosteus tai äkilliset viestit ilmakehän kemiassa (erityisesti vaihtamalla hapettava ja pelkistyksen välillä), mikä johtaa irtoamiseen hapettumiseen, jossa suojakerros hajoaa ja metallin nopea hävikki alkaa. - ja sen varmistaminen, että säteilyputken elementtiosasto on kontaminaatiosta – on Puh vapaauunin nimelliskäytön saavuttamiseksi. ≥1 vuosi karkaisuuuneissa, ≥3 vuotta karkaisuuuneissa ja ≥2 vuotta kaasukäyttöisissä putkissa .

Mekaaninen jännitys- ja tukisuunnittelu

Pitkä säteilevä putkis leveät uunikammiot, joissa ei ole välitukea, on painua oman painonsa alla korkeissa lämpötiloissa putkiseoksen korkean lämpötilan virumisen vuoksi. Tämä painuminen aiheuttaa putken seinämään taivutusjännitystä, joka voi johtaa halkeiluihin - erityisesti kohtaan, jossa putki tulee ulos seinään, missä jyrkät lämpötilagradientit luovat suuren lämpöjännityksen. putken tuen suunnittelu – oikeaa tukikiinni väliä, varmistamalla, että putkien jänneväli ei ylitä, ja asianmukaiset seokset, on riittävän virumisvastus käyttölämpötilaan – on oikea täydennys käyttöiän saavuttamiseksi ilman mekaanisia vikoja.

Säteilyputkisovellukset lämpökäsittelyprosesseissa

Säteilyputkia käyttää kaikkia metallintyöstöteollisuuden kontrolloiduissa lämpökäsittelyprosesseissa. Seuraavassa taulukossa on yhteenveto tärkeimmistä sovelluksista, niiden uunin lämpötila-alueista ja säteilyputkien erityisestä roolista kussakin prosessissa:

Yhteensopivuus kotimaisten ja maahantuotujen lämpökäsittelylaitteiden kanssa

Nykyaikaisiin lämpökäsittelysovelluksiin suunniteltujen säteilyputkien on oltava yhteensopivia useiden uunialustojen kanssa – sekä kansallisten standardien mukaan valmistettujen kotimaisten laitteiden että tuontijärjestelmien kanssa, jotka on suunniteltu eurooppalaisten, amerikkalaisten tai japanilaisten vaatimusten mukaisesti. Tämä yhteensopivuusvaatimus lisää mittojen standardoinnin, kytkentärajapintavaihtoehtojen ja kykyä mukauttaa putken pituutta, halkaisijaa, tehoa ja elementtien konfiguraatiota vastaamaan alkuperäisen laitteen valmistajan vaatimuksia.

Tärkeimmät mittaparametrit, jotka on sovitettava vaihtoputken yhteensopivuuden varmistamiseksi, ovat:

• Putken kokonaispituus ja aktiivinen lämmityspituus: On vastattava alkuperäisen asennuksen uunin jänneväliä ja vyöhykeasettelua, jotta tehonjako ja lämpötilan tasaisuus säilyvät.
• Putken ulkohalkaisija ja seinämän paksuus: On sovitettava alkuperäisen uunimallin putken tukikannattimet ja uunin seinän läpivientitiivisteet ilman muutoksia.
• Sähköliitännät: Liitintyypin, etäisyyden ja jännitteen/virran arvojen on vastattava uunin ohjauspaneelia ja virranjakelujärjestelmää.
• Teholuokitus ja elementtien vastus: Vaihtoelementin kokonaisvastuksen ja nimellistehon on oltava yhteensopivia uunin muuntajan väliottoasetusten ja ylivirtasuojauksen kanssa, jotta vältetään vyöhykkeen laukaisu tai alijännite.

Mahdollisuus valmistaa säteilyputkia suorina varaosina maahantuotuihin lämpökäsittelyjärjestelmiin – jotka on valmistettu samoilla mitoiltaan ja sähköisillä eritelmillä kuin alkuperäiset laitteet – eliminoi kalliiden maahantuotujen varaosien tarpeen ja vähentää merkittävästi uunin ylläpidon toimitusaikaa ja kustannuksia. Tämä yhteensopivuus sekä kotimaisten että maahantuotujen laitealustojen kanssa on yksi hyvin suunnitellun säteilyputkituotelinjan käytännöllisesti arvokkaimmista ominaisuuksista.
