U-tyyppinen säteilyputki on yleisesti käytetty laite, joka on suunniteltu estämään suora kosketus polttoaineen palamistuotteiden ja työkappaleen välillä sekä suojaamaan lämmityselementtejä uunin ilmakehän korroosiolta. Polttoaineen palaminen tai sähköenergian muuntaminen tapahtuu lämpöä kestävien teräsputkien sisällä, jolloin lämpö pääsee säteilemään putken seinämien läpi työkappaleeseen. Tämä muotoilu helpottaa suuresti teollista käsittelyä ja tuotantoa.
Säteilyputkimme on suunniteltu käytettäväksi kotitalouksien lämpökäsittelylaitteiden lisäksi myös maahantuotujen lämpökäsittelyjärjestelmien varaosina. Vuonna 1998 tämä tuotesarja palkittiin kultamitalilla kansallisessa teknologianäyttelyssä.
Säteilyputken sisällä olevaa lämmityselementtiä (putken ydintä) on saatavana useissa kokoonpanoissa: häkkityyppi, pystysuora nauhakierretty tyyppi ja spiraalikierretty vastuslankatyyppi. Resistanssilankamateriaalina käytetään nikkeli-kromi (Ni-Cr) ja rauta-kromi (Fe-Cr) seoksia. Pintakuorma on tyypillisesti suunniteltu arvoon ≤1 W/cm², ja yksiputkien tehot vaihtelevat välillä 3kW - 60kW. Lämmityselementin käyttölämpötila vaihtelee välillä 500°C - 1300°C.
Ulkopuolista suojaputkea valmistetaan kolmea tyyppiä: keskipakovaletut putket, valssatut ja hitsatut putket sekä saumattomat putket.
Käyttöiän suhteen:
Sammutusuunit: ≥1 vuosi
Karkaisuuunit: ≥3 vuotta
Kaasukäyttöiset säteilyputket: ≥2 vuotta
Katso holkkiputkien materiaalit alla olevasta taulukosta.
| Arvosana/suorituskyky | 1Cr13Al4 | 0Cr25Als | OCr21Al₆ | 0Cr21Al6Huom | 0Cr27Al7NO2 | Cr15Ni₆o | Cr2₀Ni₆o | Cr20Ni30 | |
| Tärkeimmät kemialliset komponentit % | Cr | 12-15 | 23-26 | 19-22 | 21,0-23,0 | 26.5-27.8 | 15-18 | 20-23 | 20 |
| AL | 4-6 | 4,5-6,5 | 5-7 | 5-7 | 6-7 | ||||
| Fe | Tasapaino | Tasapaino | Tasapaino | Tasapaino | Tasapaino | Tasapaino | Tasapaino | ||
| Re | Sopiva määrä | Sopiva määrä | Sopiva määrä | Sopiva määrä | Sopiva määrä | Sopiva määrä | Sopiva määrä | Sopiva määrä | |
| Mo | 1,8-2,2 | ||||||||
| Nb | 0.5 | 0.5 | |||||||
| Ni | 58-62 | Tasapaino | 28-32 | ||||||
| Komponenttien suurin käyttölämpötila℃ | 950 | 1250 | 1250 | 1350 | 1400 | 1100 | 1150 | 1100 | |
| Tiheys /cm³ | 7.4 | 7.1 | 7.1 | 7.1 | 7.1 | 8.2 | 8.4 | 7.9 | |
| Resistanssi Ωmm²/m | 1,25±0,05 | 1,42±0,05 | 1,42±0,05 | 1,42±0,05 | 1,53±0,05 | 1,13±0,05 | 1,14±0,05 | 1,04±0,05 | |
| Lämpötilavastuskerroin × 10-51 ℃ | 15 | 5 | 5 | 5 | -1 | 14 | 8.5 | ||
| Sulamispiste ℃ | 1450 | 1500 | 1500 | 1500 | 1520 | 1390 | 1400 | 1390 | |
| Vetolujuus MPa | 588-735 | 637-784 | 637-784 | 637-784 | 686-784 | 637-784 | 637-784 | 637-784 | |
| Pidentymä % | >14 | >12 | >12 | >12 | >12 | >20 | >20 | >20 | |
| Pinta-alan vähennys % | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | 60-75 | 60-70 | 65-75 | |
| Kaarteiden lukumäärä | >5 | >5 | >5 | >5 | >5 | ||||
| Kovuus | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 130-150 | 130-150 | 130-150 | |
| Organisaatio | Ferriitit (F) | Ferriitit (F) | Ferriitit (F) | Ferriitit (F) | Ferriitit (F) | Austeniittinen (A) | Austeniittinen (A) | Austeniittinen (A) | |
| Magnetismiiiiii | Magnetismiiiiii | Magnetismiiiiii | Magnetismiiiiii | Magnetismiiiiii | Magnetismiiiiii | Ei-magneettinen | Ei-magneettinen | Ei-magneettinen | |
Säteilyputkien tuotantolaitos
Säteilyputki, vikojen havaitseminen
Valmis tuote
W-muotoinen säteilyputki

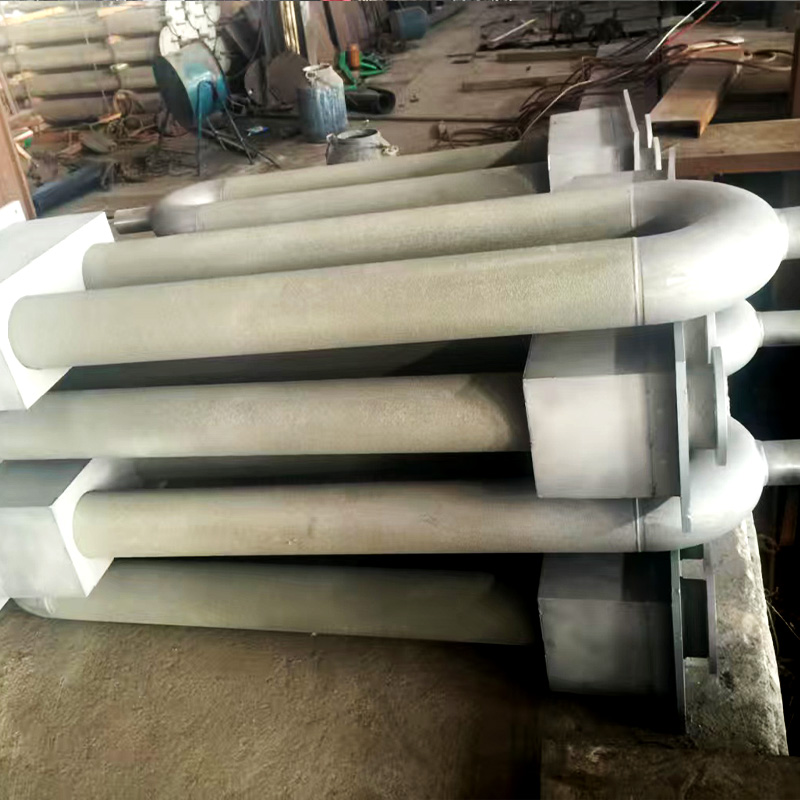

U-muotoinen säteilyputki
Kyynärpää
Putkien valu työmaalla
Säteilyputken painetesti
