W-tyypin säteilyputki on erikoisrakenne, joka varmistaa säädettävän ilmapiirin uunissa. Se tarjoaa etuja, kuten kätevän lämpötilan hallinnan, asennuksen ja huollon helppouden sekä luotettavan tiivistyksen. Ilman muhveliuunin tarvetta uunin sisällä, se lisää uunikammion tilavuutta, parantaa tuotantokapasiteettia, parantaa lämmityksen tehokkuutta ja tuottavuutta sekä säästää materiaaleja, mikä tekee siitä ihanteellisen kumppanin teolliseen käsittelyyn.
Säteilyputkimme on suunniteltu käytettäväksi kotitalouksien lämpökäsittelylaitteiden lisäksi myös maahantuotujen lämpökäsittelyjärjestelmien varaosina. Vuonna 1998 tämä tuotesarja palkittiin kultamitalilla kansallisessa teknologianäyttelyssä.
Säteilyputken sisällä olevaa lämmityselementtiä (putken ydintä) on saatavana useissa kokoonpanoissa: häkkityyppi, pystysuora nauhakierretty tyyppi ja spiraalikierretty vastuslankatyyppi. Resistanssilankamateriaalina käytetään nikkeli-kromi (Ni-Cr) ja rauta-kromi (Fe-Cr) seoksia. Pintakuorma on tyypillisesti suunniteltu arvoon ≤1 W/cm², ja yksiputkien tehot vaihtelevat välillä 3kW - 60kW. Lämmityselementin käyttölämpötila vaihtelee välillä 500°C - 1300°C.
Ulkopuolista suojaputkea valmistetaan kolmea tyyppiä: keskipakovaletut putket, valssatut ja hitsatut putket sekä saumattomat putket.
Käyttöiän suhteen:
Sammutusuunit: ≥1 vuosi
Karkaisuuunit: ≥3 vuotta
Kaasukäyttöiset säteilyputket: ≥2 vuotta
Katso holkkiputkien materiaalit alla olevasta taulukosta.
| Arvosana/suorituskyky | 1Cr13Al4 | 0Cr25Als | OCr21Al₆ | 0Cr21Al6Huom | 0Cr27Al7NO2 | Cr15Ni₆o | Cr2₀Ni₆o | Cr20Ni30 | |
| Tärkeimmät kemialliset komponentit % | Cr | 12-15 | 23-26 | 19-22 | 21,0-23,0 | 26.5-27.8 | 15-18 | 20-23 | 20 |
| AL | 4-6 | 4,5-6,5 | 5-7 | 5-7 | 6-7 | ||||
| Fe | Tasapaino | Tasapaino | Tasapaino | Tasapaino | Tasapaino | Tasapaino | Tasapaino | ||
| Re | Sopiva määrä | Sopiva määrä | Sopiva määrä | Sopiva määrä | Sopiva määrä | Sopiva määrä | Sopiva määrä | Sopiva määrä | |
| Mo | 1,8-2,2 | ||||||||
| Nb | 0.5 | 0.5 | |||||||
| Ni | 58-62 | Tasapaino | 28-32 | ||||||
| Komponenttien suurin käyttölämpötila℃ | 950 | 1250 | 1250 | 1350 | 1400 | 1100 | 1150 | 1100 | |
| Tiheys /cm³ | 7.4 | 7.1 | 7.1 | 7.1 | 7.1 | 8.2 | 8.4 | 7.9 | |
| Resistanssi Ωmm²/m | 1,25±0,05 | 1,42±0,05 | 1,42±0,05 | 1,42±0,05 | 1,53±0,05 | 1,13±0,05 | 1,14±0,05 | 1,04±0,05 | |
| Lämpötilavastuskerroin × 10-51 ℃ | 15 | 5 | 5 | 5 | -1 | 14 | 8.5 | ||
| Sulamispiste ℃ | 1450 | 1500 | 1500 | 1500 | 1520 | 1390 | 1400 | 1390 | |
| Vetolujuus MPa | 588-735 | 637-784 | 637-784 | 637-784 | 686-784 | 637-784 | 637-784 | 637-784 | |
| Pidentymä % | >14 | >12 | >12 | >12 | >12 | >20 | >20 | >20 | |
| Pinta-alan vähennys % | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | 60-75 | 60-70 | 65-75 | |
| Kaarteiden lukumäärä | >5 | >5 | >5 | >5 | >5 | ||||
| Kovuus | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 130-150 | 130-150 | 130-150 | |
| Organisaatio | Ferriitit (F) | Ferriitit (F) | Ferriitit (F) | Ferriitit (F) | Ferriitit (F) | Austeniittinen (A) | Austeniittinen (A) | Austeniittinen (A) | |
| Magnetismiiiiii | Magnetismiiiiii | Magnetismiiiiii | Magnetismiiiiii | Magnetismiiiiii | Magnetismiiiiii | Ei-magneettinen | Ei-magneettinen | Ei-magneettinen | |
Säteilyputkien tuotantolaitos
Säteilyputki, vikojen havaitseminen

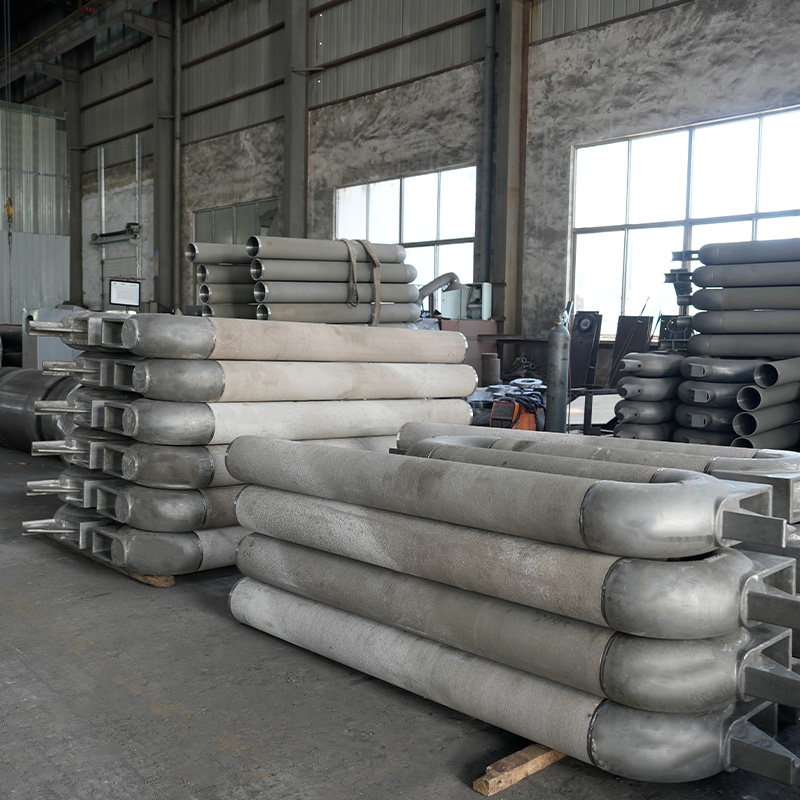

Valmis tuote

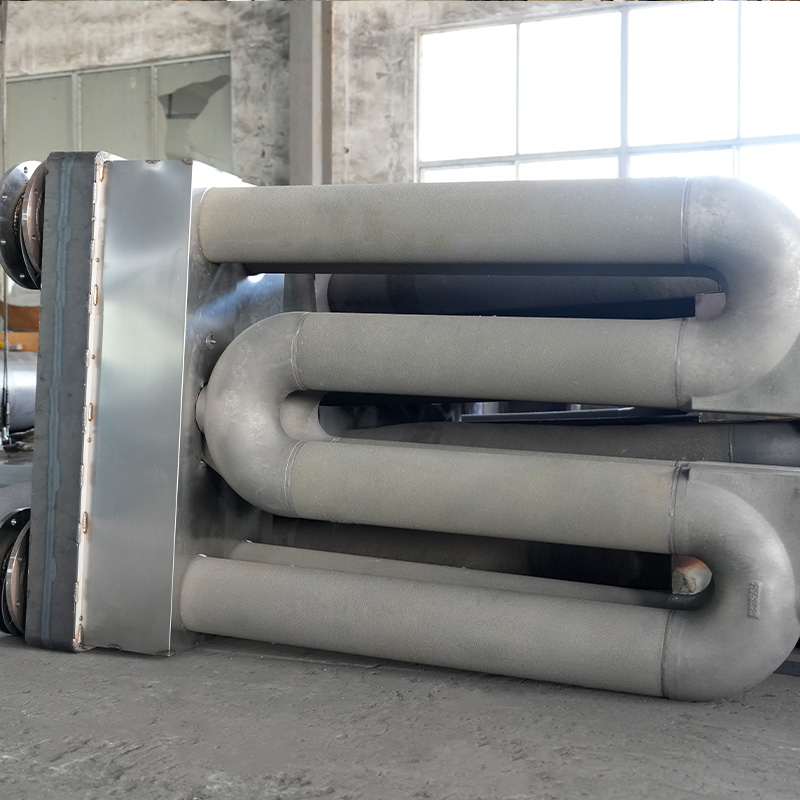

W-muotoinen säteilyputki
U-muotoinen säteilyputki
Kyynärpää
Putkien valu työmaalla
Säteilyputken painetesti
